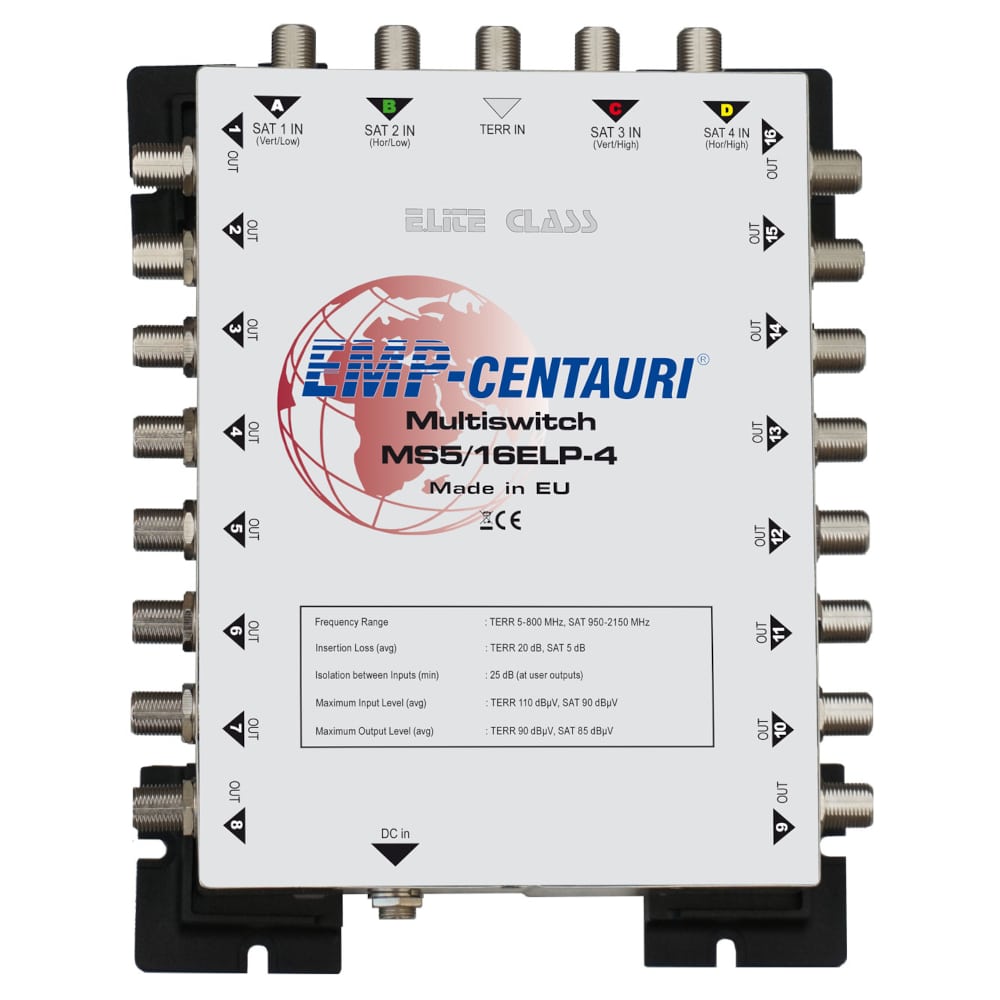

EMP-Centauri E-Lite Class MS5/16 ELP-4 | high performance passive multiswitch | with Passive Operation and Low Insertion Loss

 Overview

The EMP-Centauri E-Lite Class MS5/16 ELP-4 is a passive multiswitch designed to distribute satellite and terrestrial signals to up to 16 receivers. With 5 inputs (4 satellite IF and 1 terrestrial) and 16 outputs, it efficiently manages signal distribution without requiring an external power supply, making it an energy-efficient solution for various installations.

 Features

• 5 Inputs: 4 satellite IF (950–2150 MHz) and 1 terrestrial (5–862 MHz).

• 16 Outputs: Distributes signals to 16 receivers.

• Passive Operation: No external power supply needed; powered by connected receivers.

• Low Insertion Loss: Average satellite loss of 5 dB; terrestrial loss of 19 dB.

• High Isolation: Minimum 20 dB between satellite inputs.

• Compact Design: Dimensions of 182 x 152 x 45 mm.

• Optional External Power: DC connector available for external power supply if needed.

 Specifications

• Model: MS5/16 ELP-4

• Frequency Range:

  • Satellite Inputs: 950–2150 MHz

  • Terrestrial Input: 5–862 MHz

  • Outputs: 5–2150 MHz

• Control Signals: 13V/18V + 0/22 kHz

• Insertion Loss:

  • Satellite: 5 dB average

  • Terrestrial: 19 dB average

• Isolation: Minimum 20 dB between satellite inputs

• Max Input Signal:

  • Satellite: 90 dBµV

  • Terrestrial: 110 dBµV

• Max Output Signal:

  • Satellite: 85 dBµV

  • Terrestrial: 91 dBµV

• Power Consumption: 50 mA from each receiver

• Dimensions: 182 x 152 x 45 mm

• Weight: Approximately 0.8 kg

• EAN: 8595577605250

                 ────────────────────────────────────────

 نظرة عامة

يُعد EMP-Centauri E-Lite Class MS5/16 ELP-4 مفتاح توزيع سلبي مصمم لتوزيع إشارات الأقمار الصناعية والإشارات الأرضية إلى ما يصل إلى 16 جهاز استقبال. مع 5 مداخل (4 مداخل IF للأقمار الصناعية ومدخل أرضي واحد) و16 مخرجًا، يدير توزيع الإشارات بكفاءة دون الحاجة إلى مصدر طاقة خارجي، مما يجعله حلاً موفرًا للطاقة لمختلف التركيبات.

 الميزات

• 5 مداخل: 4 مداخل IF للأقمار الصناعية (950–2150 ميجاهرتز) ومدخل أرضي واحد (5–862 ميجاهرتز).

• 16 مخرجًا: توزيع الإشارات إلى 16 جهاز استقبال.

• تشغيل سلبي: لا حاجة لمصدر طاقة خارجي؛ يتم التشغيل عبر أجهزة الاستقبال المتصلة.

• فقدان إدخال منخفض: فقدان متوسط في الإشارة الفضائية 5 ديسيبل؛ فقدان أرضي 19 ديسيبل.

• عزل عالي: 20 ديسيبل كحد أدنى بين مداخل الأقمار الصناعية.

• تصميم مدمج: أبعاد 182 × 152 × 45 مم.

• طاقة خارجية اختيارية: موصل DC متاح لتوصيل مصدر طاقة خارجي إذا لزم الأمر.

 المواصفات

• الموديل: MS5/16 ELP-4

• نطاق التردد:

  • مداخل الأقمار الصناعية: 950–2150 ميجاهرتز

  • المدخل الأرضي: 5–862 ميجاهرتز

  • المخارج: 5–2150 ميجاهرتز

• إشارات التحكم: 13 فولت / 18 فولت + 0 / 22 كيلوهرتز

• فقدان الإدخال:

  • فضائي: 5 ديسيبل متوسط

  • أرضي: 19 ديسيبل متوسط

• العزل: 20 ديسيبل كحد أدنى بين مداخل الأقمار الصناعية

• أقصى إشارة إدخال:

  • فضائي: 90 ديسيبل ميكروفولت

  • أرضي: 110 ديسيبل ميكروفولت

• أقصى إشارة إخراج:

  • فضائي: 85 ديسيبل ميكروفولت

  • أرضي: 91 ديسيبل ميكروفولت

• استهلاك الطاقة: 50 مللي أمبير من كل جهاز استقبال

• الأبعاد: 182 × 152 × 45 مم

• الوزن: حوالي 0.8 كجم

• EAN: 8595577605250
